Mikä on Din-junaterminaali?

Sähkökotelot, ohjauspaneelit ja teollisuusautomaatiojärjestelmät perustuvat yhteen peruskomponenttiin organisoidakseen ja jakaakseen tehoa turvallisesti ja tehokkaasti –Din-junan päätelohko. Suunnitteletpa uutta ohjauskaappia tai päivität olemassa olevaa asennusta, sen ymmärtäminen, mitä Din Rail Terminal on, miten se toimii ja miksi sillä on merkitystä, voi merkittävästi vaikuttaa järjestelmäsi luotettavuuteen, turvallisuuteen ja pitkän aikavälin ylläpitokustannuksiin. Tämä artikkeli tarjoaa perusteellisen, teknisesti perustellun katsauksen yhteen modernin sähkötekniikan tärkeimmistä komponenteista.

kloYueqing TAER Electric Co., Ltd., tiimimme on vuosia suunnitellut ja valmistanut korkean suorituskyvyn Din Rail Terminal Block -ratkaisuja asiakkaille valmistus-, energia-, rakennusautomaatio- ja kuljetusaloilla maailmanlaajuisesti. Tässä oppaassa käsittelemme kaikkea perusmäärittelyistä ja tuoteparametreista asennuksen parhaisiin käytäntöihin ja valintakriteereihin – antaa sinulle tietoa, jonka avulla voit tehdä varmoja ja tietoisia päätöksiä seuraavaa projektia varten.

Mikä on Din-junaterminaali ja miten se toimii?

Din-kiskoliitin on modulaarinen, eristetty sähköliitin, joka on suunniteltu asennettavaksi standardoituun metallikiskoon – jota kutsutaan yleisesti DIN-kiskoksi (Deutsche Institut fur Normung rail) – sähkökoteloiden ja ohjauspaneelien sisällä. Se toimii keskeisenä risteyspisteenä, jossa sähköjohtimet kytketään, järjestetään ja jaetaan koko asennukseen. Din-kiskon päätelohko tarjoaa puhtaan, toistettavan ja koodin mukaisen menetelmän sähköpiirien hallintaan sen sijaan, että luottaisivat löyhiin johtoihin tai monimutkaisiin mukautettuihin johdotussuunnitelmiin.

Toimintaperiaate on selkeä. Jokaisessa riviliittimessä on johtava metallielementti - joka on tyypillisesti valmistettu kupariseoksesta tai tinatusta messingistä - suljettuna paloa hidastavaan eristävään koteloon. Johdot työnnetään terminaalin portteihin ja kiinnitetään kiinnitysmekanismeilla. Metallikannatin napsahtaa tai liukuu DIN-kiskoon lukitseen lohkon tukevasti paikalleen. Useita riviliittimiä voidaan rivittää vierekkäin kiskoa pitkin, jolloin syntyy rakenteellinen johdotuskanava, joka on helppo tarkastaa, testata ja muokata.

Standardin keskeiset toiminnalliset komponentitDin-junan päätelohkosisältää:

• Eristävä kotelo:Tyypillisesti valmistettu PA66:sta (polyamidista) tai polykarbonaatista, mikä tarjoaa korkean dielektrisen lujuuden ja palonestokyvyn UL 94 V-0 tai V-2 standardien mukaisesti.
• Nykyinen tanko / johtava elementti:Kupari- tai messinkitanko, joka on päällystetty nikkelillä tai tinalla korroosion estämiseksi ja vakaan johtavuuden takaamiseksi ajan mittaan.
• Kiinnitysmekanismi:Saatavana ruuvipuristimena, jousipuristimena, työnnettynä tai IDC-malleina (eristyksen siirtymäkosketin), joista jokainen tarjoaa selkeät edut johdotusnopeudessa, tärinänkestävyydessä ja huollon saavutettavuudessa.
• Asennusjalka/kiskopidike:Kotelon alaosa, joka lukittuu DIN-kiskoon. Useimmat nykyaikaiset liittimet tukevat sekä EN 50022 35mm että EN 50035 G-kiskoprofiileja.
• Lisävarusteportti:Kotelon sivulla tai yläosassa olevat kolot tai urat päätykannattimien, siltaussiltojen, väliseinälevyjen ja merkintätarrojen hyväksymistä varten.

Din-kiskoterminaalin modulaarinen luonne tarkoittaa, että jokainen lohko voidaan vaihtaa yksitellen tai konfiguroida uudelleen häiritsemättä viereisiä yhteyksiä – tämä on kriittinen etu tiukassa tuotantoaikataulussa työskenteleville huoltoryhmille. Insinöörimme osoitteessaCHTARovat erityisesti suunnitelleet Din Rail Terminal Block -tuotevalikoimamme työkaluttomilla testiporteilla ja värikoodatuilla koteloilla lyhentääkseen entisestään huoltoaikaa kentällä.

Mitkä ovat Din Rail -päätelohkojen ydintyypit?

Kaikki Din Rail -päätelohkot eivät ole samoja. Erilaiset piirikonfiguraatiot, turvallisuusvaatimukset ja tilarajoitukset vaativat erilaisia ​​liitinmalleja. Pääkategorioiden ymmärtäminen antaa insinöörille ja hankinta-ammattilaisille mahdollisuuden määrittää juuri oikean tuotteen sovellukseensa.

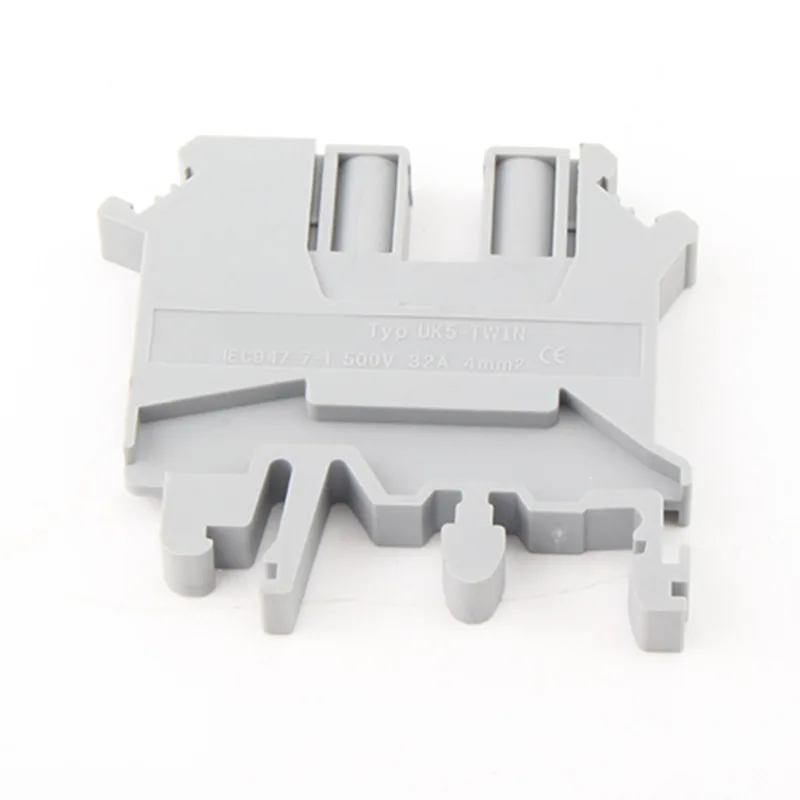

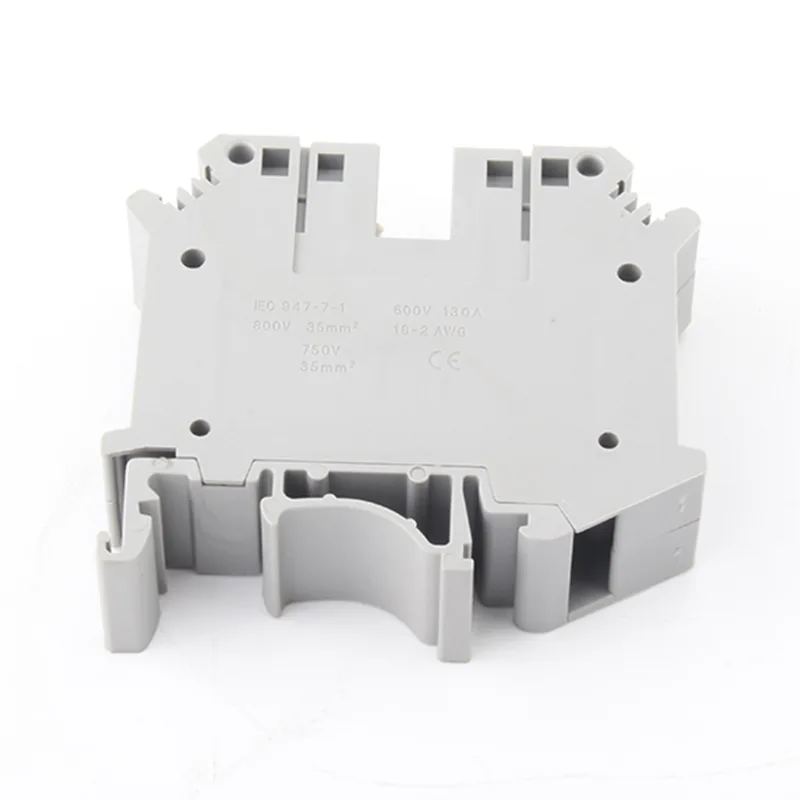

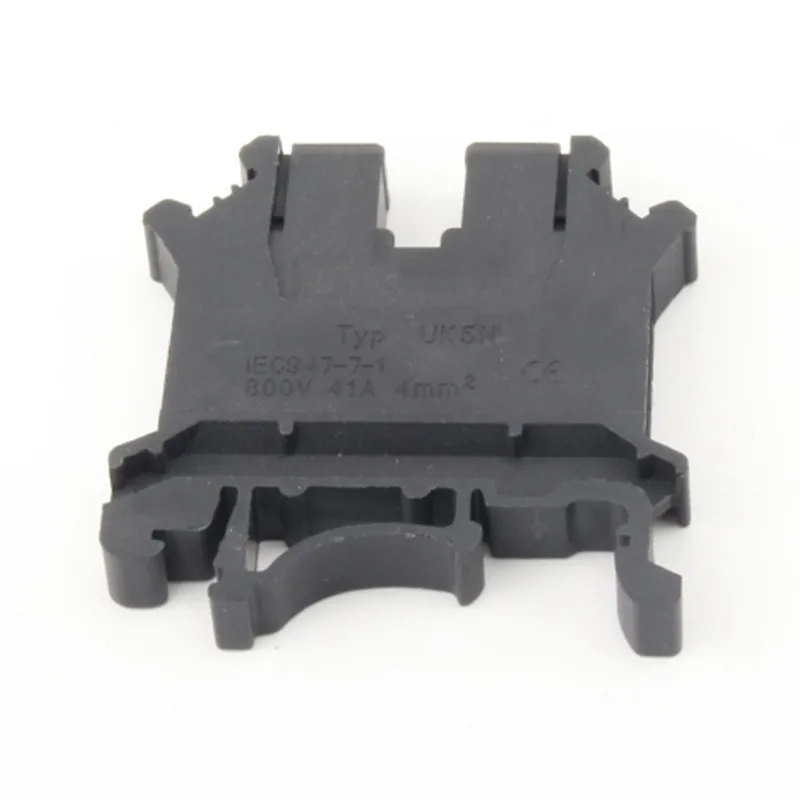

Läpivientiliittimet

Yleisin tyyppi, jota käytetään yksinkertaisiin johdin-johtimiin liitäntöihin. Virta kulkee suoraan sisäisen virtakiskon läpi yhdestä johtimesta toiseen. Soveltuu yleisiin tehonjakelu- ja signaalipiireihin.

Maadoitus / maadoitusliittimet

Suunniteltu erityisesti luomaan luotettava maadoituspolku. Sisäinen metallielementti on suorassa kosketuksessa DIN-kiskoon, joka on itse maadoitettu. Nämä ovat värikoodattuja kelta-vihreitä IEC 60445 -standardien mukaisesti.

Sulatetut riviliittimet

Sisällytä liitinrunkoon pieni sulakepidike, joka tarjoaa ylivirtasuojan piirin haaratasolla. Sulakkeen vaihto on mahdollista irroittamatta johtoja, mikä yksinkertaistaa huomattavasti huoltoa.

Irrota / Eristä riviliittimet

Sisältää sisäänrakennetun veitsen terän irrotusmekanismin, jonka avulla piiri voidaan avata irrottamatta johtoja. Välttämätön testaus-, mittaus- ja turvalukitussovelluksissa.

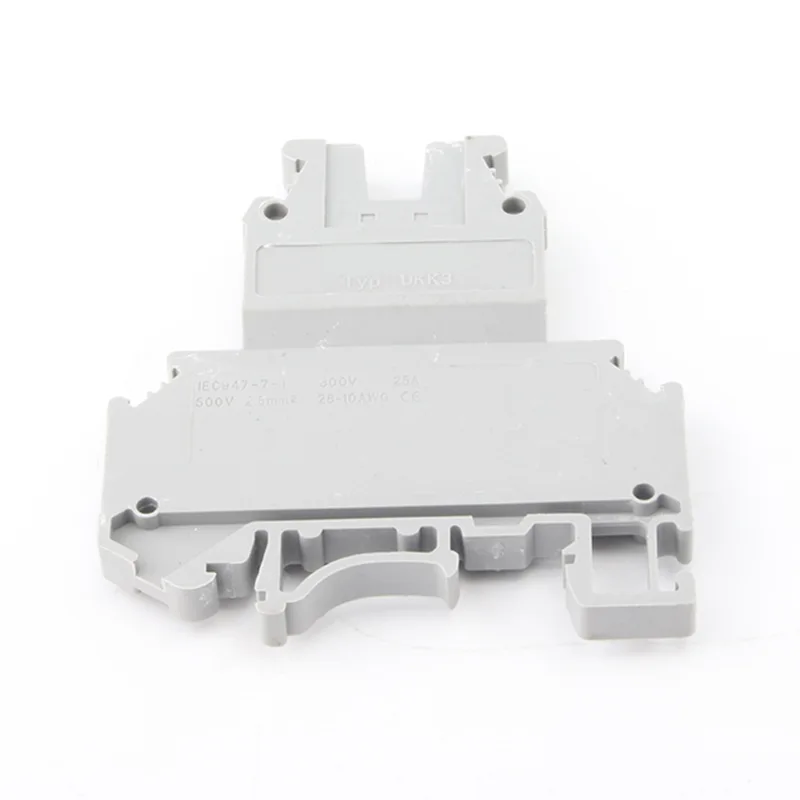

Monitasoiset liitinlohkot

Pinoa kaksi tai kolme piiritasoa pystysuunnassa yhden kotelon jalanjäljen sisällä. Tehtaamme toimittaa kaksi- ja kolmikerroksisia versioita, jotka vähentävät paneelin leveysvaatimuksia jopa 60 % vastaaviin yksitasoisiin riveihin verrattuna.

Anturin/toimilaitteen liitinlohkot

Suunniteltu 24V DC-anturien johdotukseen automaatiojärjestelmissä. Sisällytä integroidut LED-ilmaisimet, diodisuojaus ja monijohdinsisääntulot kenttälaitteiden liitäntöjen yksinkertaistamiseksi.

Mitkä tuoteparametrit määrittelevät laadukkaan Din-kiskon päätelohkon?

Din-kiskoterminaalin valitseminen pelkän hinnan perusteella on virhe, joka johtaa vioituksiin, takuuvaatimuksiin ja kalliisiin seisokkeihin. Oikea valinta alkaa suorituskyvyn, turvallisuuden ja pitkäikäisyyden määrittävien teknisten parametrien selkeästä ymmärtämisestä. kloCHTAR, Din Rail Terminal Block -tuotteemme on luokiteltu ja testattu seuraavien kriittisten parametrien perusteella:

Sähköiset parametrit

• Nimellisjännite:Suurin jatkuva käyttöjännite, jonka pääte voi turvallisesti käsitellä. Vakiovalikoimamme kattaa 250 V, 400 V, 600 V, 800 V ja 1000 V AC/DC versiot.
• Arvioitu nykyinen:Suurin jatkuvan virran kapasiteetti. Tuotevalikoimamme kattaa 6A (signaalitaso) - 125A (raskas virranjakelu) liittimillä.
• Dielektrinen lujuus:Testattu 2x nimellisjännitteellä + 1000 V 1 minuutin ajan IEC 60947-7-1 mukaisesti. Tämä varmistaa, että eristys ei hajoa ylijänniteolosuhteissa.
• Kosketusvastus:Mitattu milliohmeina. Pienempi kosketusvastus tarkoittaa vähemmän lämmöntuotantoa ja parempaa energiatehokkuutta. Terminaalimme on testattu pitämään kosketusresistanssi alle 5 mO koko käyttöiän ajan.
• Oikosulkukestävyysluokitus:Maksimivikavirta, jonka pääte kestää ilman rakenteellisia vikoja. Kriittinen etuvirtakytkimillä suojatuille paneeleille.

Mekaaniset parametrit

• Langan sisääntuloalue:Liittimen hyväksymä johtimen pienin ja suurin poikkipinta, ilmaistuna mm2 tai AWG. Valikoimaamme mahtuu 0,5–95 mm2 kiinteää tai säikeistä lankaa.
• Kiristysmomentti (ruuvityyppi):Ilmoitettu kiristysmomentti Nm. Yli- tai alikiristys ovat molemmat vikatiloja. Tekniset tiedot sisältävät tarkat arvot kullekin tuotekoolle.
• Kotelon materiaali:PA66 GF30 (lasikuituvahvistettu polyamidi) vakioliittimiin; polykarbonaatti saatavana erittäin läpinäkyviin tarkastuspaneeleihin.
• Syttyvyysluokitus:UL 94 V-0 vakiona koko Din Rail Terminal Block -sarjassamme, mikä tarkoittaa itsestään sammumista 10 sekunnissa liekin poistamisen jälkeen.
• Käyttölämpötila-alue:Vakioalue on -40 astetta C - +120 astetta C, sopii sekä ulkokaappiin että korkean ympäristön teollisuusympäristöihin.
• Suojausaste:Itse riviliittimet ovat tyypillisesti IP20-luokiteltuja; kotelo tarjoaa ulkoisen IP-luokituksen.

Täydellinen tuoteparametrien viitetaulukko

Miksi Din-kiskon päätelohko on paneelijohdotuksen alan standardi?

Insinöörit ja paneelirakentajat ympäri maailmaa ovat valinneet Din Rail Terminal Blockin ensisijaiseksi johdotusmenetelmäkseen erittäin käytännöllisistä syistä. Näiden syiden ymmärtäminen auttaa perustelemaan investointeja laadukkaisiin terminaaleihin ja selittää, miksi huonot vaihtoehdot aiheuttavat pitkän aikavälin riskiä.

Yksistään standardoinnin hyöty on merkittävä. DIN-kiskoprofiili on määritelty kansainvälisten standardien (EN 50022, EN 50023, EN 50035) mukaan, mikä tarkoittaa, että riviliittimet tehtaaltamme klo.Yueqing TAER Electric Co., Ltd.ovat fyysisesti vaihdettavissa vakiovarusteisiin kaikkialla markkinoilla. Tämä suojaa asiakkaita riippuvuudesta yhdestä lähteestä ja yksinkertaistaa globaaleja paneelien rakentamista, kun tarvitaan paikallista hankintaa.

Standardoinnin lisäksi Din Rail Terminal Block tarjoaa mitattavia etuja projektin elinkaaren jokaisessa vaiheessa:

• Suunnitteluvaihe:Modulaarisen rakenteen ansiosta insinöörit voivat laskea tarkan nykyisen kapasiteetin ja tilantarpeen ilman monimutkaisia ​​mukautettuja kokoonpanoja. Vakio CAD-symbolit ja 3D-mallit nopeuttavat paneelien asettelun suunnittelua.
• Valmistusvaihe:Napsautuskiinnitys on huomattavasti nopeampaa kuin pulttiasennettavat riviliittimet. Jousikiinnitysvaihtoehdot mahdollistavat langan työntämisen yhdellä kädellä ilman työkaluja, mikä lyhentää paneelin asennusaikaa 30–50 % tehdaskokeissamme.
• Testausvaihe:Irrotus- ja testausliittimien lisävarusteiden avulla piirit voidaan eristää ja testata erikseen häiritsemättä viereisiä liitäntöjä, mikä vähentää käyttöönottoaikaa ja ristikkäisjohdotusvirheiden riskiä.
• Huoltovaihe:Yksittäinen liittimen vaihto ilman paneelin täydellistä uudelleenjohdotusta tarkoittaa korjausajoja, jotka mitataan minuutteina tuntien sijaan. Värikoodattujen koteloiden ja painettujen merkkien avulla teknikot voivat jäljittää piirit välittömästi.
• Vaatimustenmukaisuusvaihe:IEC 60947-7-1 ja UL 508A -vaatimustenmukaisuus on esisertifioitu komponenttitasolla, mikä yksinkertaistaa paneelitason sertifiointiauditointeja loppuasiakkaille.

Asiakkaamme raportoivat jatkuvasti, että vaihtaminen oikein määritettyyn Din Rail Terminal Block -asetteluun vähentää paneelien johdotusvirheitä yli 40 % ja puolittaa keskimääräisen huoltopuhelun keston. Nämä eivät ole marginaalisia parannuksia – ne johtavat suoraan takuuvaatimusten vähenemiseen, korkeampaan asiakastyytyväisyyteen ja alhaisempiin kokonaiskustannuksiin paneelin 10–20 vuoden käyttöiän aikana.

Kuinka valitset oikean Din-junaterminaalin sovelluksellesi?

Oikean Din-kiskon liitinlohkon valitseminen edellyttää tuotteen nimellisparametrien sovittamista piirin todellisiin käyttöolosuhteisiin – asianmukaisia ​​turvamarginaaleja soveltaen. Systemaattisella valintaprosessilla vältetään sekä ylimäärittely (tarpeettomat kustannukset) että alimäärittely (turvallisuus- ja luotettavuusriski).

Noudata näitä vaiheita jäsenneltynä valintakehyksenä:

1. Määritä piirin jännite ja virta:Aloita todellisesta käyttöjännitteestä ja piirin suurimmasta jatkuvasta virrasta. Käytä vähintään 20 %:n vähennyskerrointa ympäristön lämpötiloissa, jotka ovat yli 40 astetta C tai tiheästi oleville riviliittimille, joissa esiintyy lämmön kertymistä.
2. Määritä langan tyyppi ja poikkileikkaus:Tarkista, ovatko johtimet kiinteää, hienosäikeistä vai holkkipäätteistä joustavaa lankaa. Jokaisella tyypillä on erilaiset kiinnitysvaatimukset. Jousiliittimet käsittelevät yleensä hienosäikeistä lankaa paremmin kuin ruuvipuristimet ilman holkkeja.
3. Tunnista ympäristöolosuhteet:Käyttölämpötila-alue, tärinän esiintyminen (valitse jousipuristin tärinää sisältäviin ympäristöihin), kemikaalialtistus ja saasteaste vaikuttavat kaikki kotelon materiaaliin ja kosketinpinnoitteen valintaan.
4. Tarkista vaaditut sertifikaatit:Pohjois-Amerikan markkinat edellyttävät UL/CSA-listattuja terminaaleja. Euroopan markkinat edellyttävät CE-merkintää. Aurinko- ja sähkökäyttöiset sovellukset saattavat vaatia ylimääräisiä TUV- tai IEC 62196 -sertifikaatteja. Din Rail Terminal Block -tuotevalikoimamme sisältää täysin sertifioituja vaihtoehtoja kaikille tärkeimmille markkinoille.
5. Valitse yhteystekniikka:Ruuvipuristin joustavuutta ja kenttäkorjattavuutta varten; jousipuristin nopeuden ja tärinän kestävyyteen; push-in suuren volyymin automaattista johdotusta varten; IDC nauhakaapelisovelluksiin.
6. Suunnittele tarvikkeet:Päätykannattimet, siltahypyt, merkintälistat, väliseinälevyt ja testitulpat tulee määrittää suunnitteluvaiheessa, jotta vältetään hankintaviiveet paneelin rakentamisen aikana.

Yhteysteknologian vertailu

Tekninen tiimimme osoitteessaYueqing TAER Electric Co., Ltd.on saatavilla tarkastelemaan paneelikaavioita ja suosittelemaan optimaalista Din Rail Terminal Block -spesifikaatiota sovelluksellesi. Tarjoamme ilmaista myyntiä edeltävää teknistä konsultointia päteville projekteille.

Miten Yueqing TAER Electric Co., Ltd. valmistaa Din-junaterminaaleja?

Valmistuslaadukkaat Din Rail -liitinlohkot vaativat tarkkuutta joka vaiheessa – raaka-aineen valinnasta valmiin tuotteen testaukseen. kloYueqing TAER Electric Co., Ltd., tuotantoprosessimme on rakennettu tiukkojen laadunhallintaperiaatteiden ympärille, ja ISO 9001 -sertifikaatti ohjaa jokaista valmistusvaihetta.

Tehtaallamme on kullekin riviliitinperheelle omat tuotantolinjat, joita tukevat omat työkalut ja muottien valmistus. Tämä antaa suunnittelutiimimme joustavuuden mukauttaa kotelon mittoja, värikoodeja ja merkintäkokoonpanoja OEM-asiakkaille ilman vähimmäistilausmäärän rajoituksia, joita tyypillisesti sovelletaan, kun hankitaan kauppayhtiöistä.

Laadunvalvontaprosessimme

• Saapuvan materiaalin tarkastus:Kaikki kupariseos-, messinki- ja polymeeriraaka-aineet on erätestattu saapuessa. Kuparin puhtaus, vetolujuus ja polymeerin syttyvyys varmistetaan ennen materiaalien tuotantoa.
• Prosessin sisäinen mittaohjaus:Automaattiset näöntarkastusjärjestelmät tarkistavat kotelon mitat ja koskettimien geometrian jokaisessa ruiskupuristus- ja meistojaksossa. Toleranssin ulkopuoliset osat hylätään automaattisesti.
• Kosketinkestävyystesti:100 % valmiista riviliittimistä testataan kosketusresistanssin suhteen nelijohtimisella milliohmin mittausjärjestelmällä. 5 mO kynnyksen ylittävät yksiköt poistetaan tuotantoerästä.
• Dielektrisen lujuuden testaus:Satunnainen näytetestaus 2x nimellisjännitteellä + 1000 V IEC 60947-7-1:n mukaan suoritetaan jokaiselle tuotantoerälle.
• Ulosvetovoimatestaus:Vaijerin kiinnitysvoima mitataan näyteyksiköistä sen varmistamiseksi, että kiristysmekanismin suorituskyky täyttää vaatimukset.
• Terminen ikääntymisen validointi:Nopeutetut ikääntymistestit 120 asteessa C yli 1000 tunnin ajan varmistavat, että kotelo- ja kontaktimateriaalit säilyttävät ominaisuutensa tuotteen odotetun käyttöiän ajan.

Tehtaamme toimittaa Din Rail Terminal Block -tuotteita asiakkaille yli 40 maahan. Vientipakkauksemme on suunniteltu suojaamaan kuljetusvaurioilta ja kosteudelle altistumiselta, ja kuivausainepakkaukset sisältyvät jokaiseen merirahtilähetysten laatikkoon. Tavallisten luettelotuotteiden toimitusajat ovat yleensä 7–15 arkipäivää tilausvahvistuksesta.

Johtopäätös

Din-kiskon liitinlohko on paljon enemmän kuin passiivinen johdotustarvike. Se on tarkasti suunniteltu komponentti, joka vaikuttaa suoraan jokaisen sähköpaneelin ja ohjausjärjestelmän turvallisuuteen, luotettavuuteen ja huollettavuuteen, johon se kuuluu. Yleisiä jakelupiirejä käsittelevistä läpivientilohkoista kriittisiä kuormia suojaaviin sulakkeisiin ja irrotettuihin versioihin, jokainen valikoimamme tuote osoitteessaYueqing TAER Electric Co., Ltd.on suunniteltu ja valmistettu tarjoamaan tasaista suorituskykyä vuosikymmenien ajan.

Oikean Din-kiskoterminaalin valinta alkaa piiriparametrien, ympäristöolosuhteiden ja sertifiointivaatimusten selkeästä ymmärtämisestä. Se jatkaa valitsemalla valmistajan, joka valvoo laatua raaka-aineesta valmiiseen tuotteeseen – ei sellaista, joka kokoaa komponentteja, jotka on hankittu vahvistamattomilta toimittajilta. Din Rail Terminal Block -tuotelinjamme taustalla on täydellinen tekninen dokumentaatio, sertifioidut testiraportit ja omistautunut suunnittelutiimi, joka on valmis tukemaan projektiasi määrittelystä käyttöönottoon asti.

Jos arvioit Din Rail Terminal -ratkaisuja uudelle paneelisuunnittelulle, järjestelmäpäivitykselle tai OEM-tuotteelle, joka vaatii pitkäaikaista toimitusten jatkuvuutta, tiimimmeYueqing TAER Electric Co., Ltd.on valmis auttamaan. Tuoteluettelomme kattaa yli 300 vakiotuotemerkkiä, ja mukautettuja kokoonpanoja on saatavilla kaikissa tuoteperheissä.
